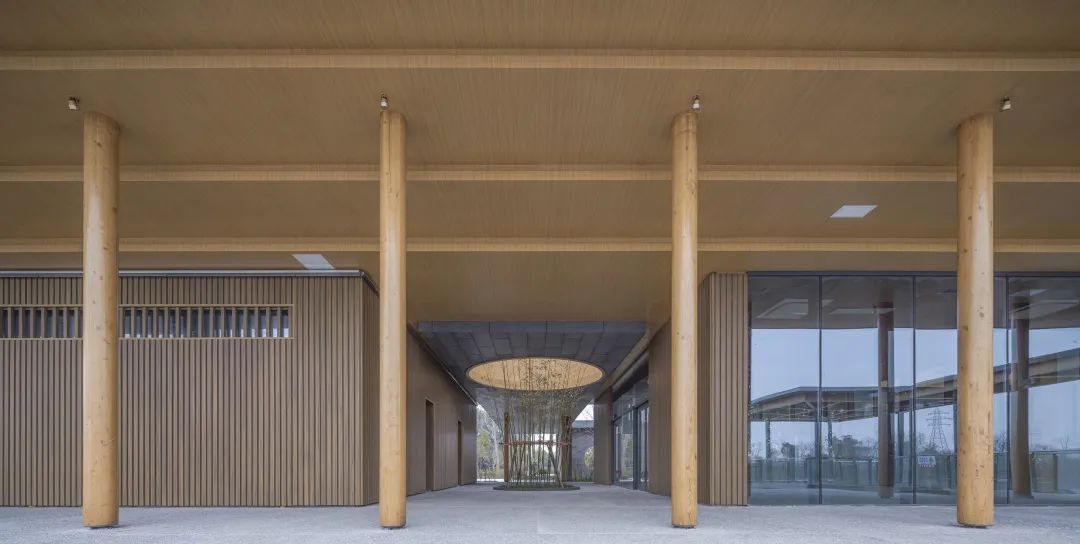

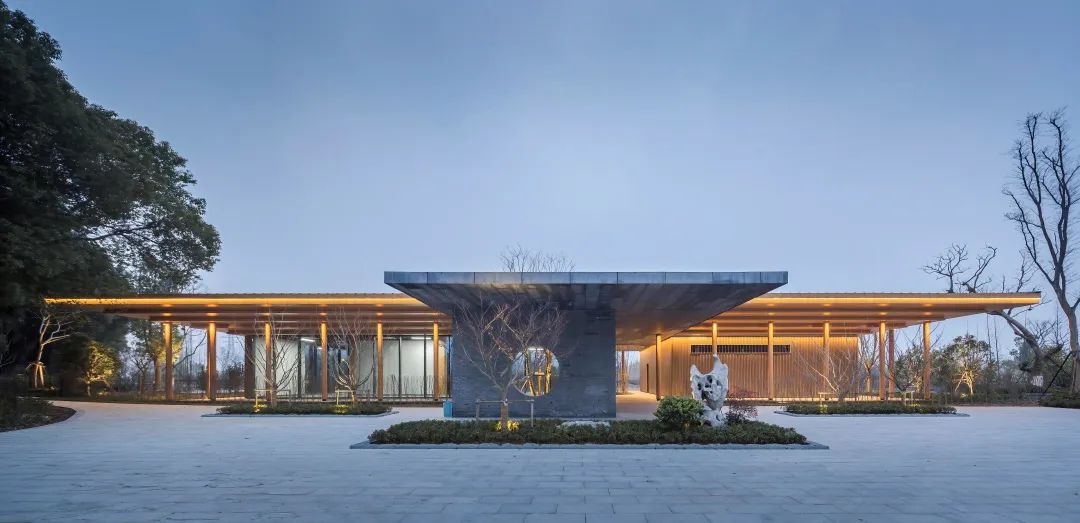

△ 茶室入口門廊  攝影/中衡設計秦偉

△ 檐廊：鋼-木組合結構

　　鶯脰湖小茶室位于蘇州市吳江區平望鎮鶯脰湖生態公園內湖北側，為公園內休閑建筑之一，面向公眾開放。本項目由入口門廊、茶室主體、臨湖觀景亭和兩個小院組成，按“開敞茶廬”的形制設計，主體采用鋼-木組合結構。茶室體量小巧、功能簡明，但結構新穎、立意有章，既點綴了公園環境，又為公眾的日常使用增添了逸趣。

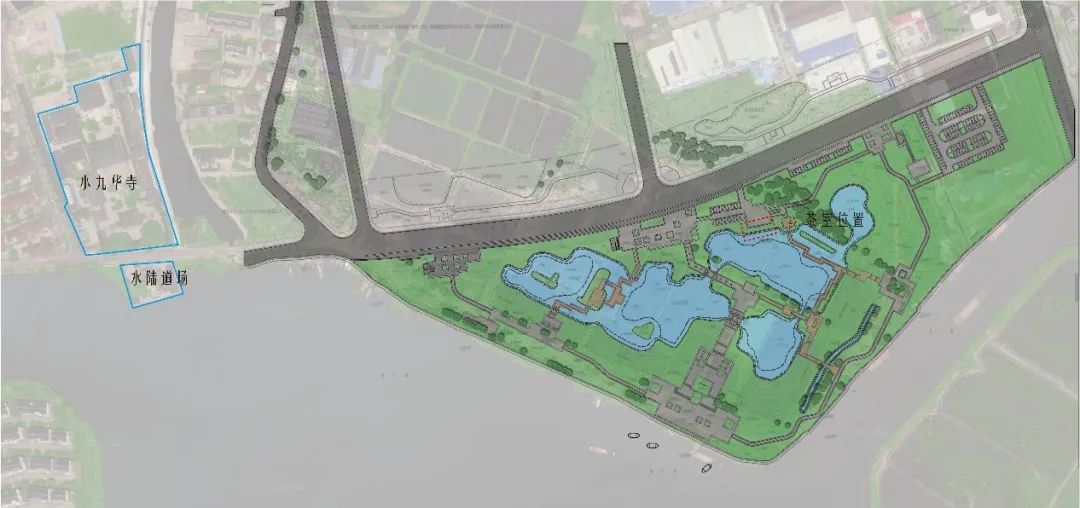

△ 位置示意  ©中衡設計集團

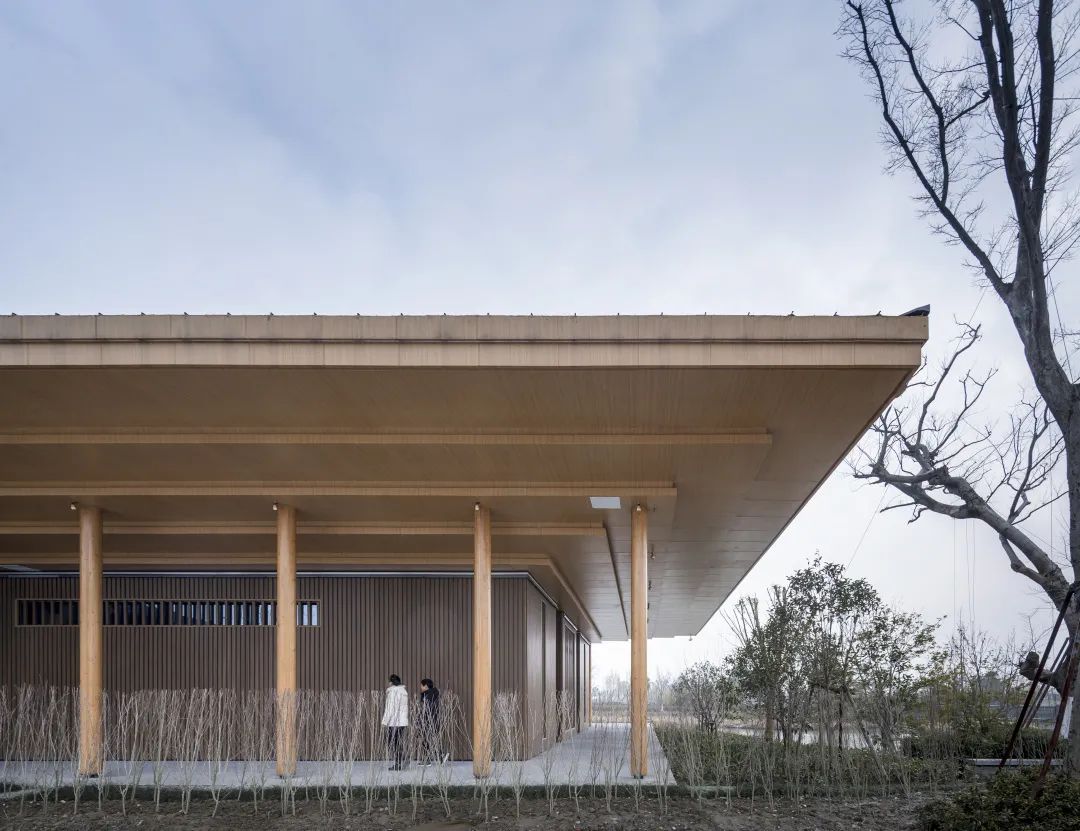

△ 從公園步道看茶室

　　園畫相參

　　茶室是一種頗具中國特色的建筑類型。文徵明《惠山茶會(huì )圖》較為紀實地描繪了文徵明與好友至無錫惠山品茗賦詩的場景，在一片松林中有座茅亭泉井，“七人者環亭坐，識水品之高，仰古人之趣，各陶陶然不能去矣”，反映了明代后期文士茶道崇尚自然清新而又不失古風的追求。而在本項目中，設計師也構思致力于在現代建筑的設計中凸顯傳統建筑的特征，以及中國茶道之古意。

△ 密林中的茶室

　　設計概念正是從《惠山茶會(huì )圖》切入，思考茶室這種建筑類型最初的原型。茶室建筑本身是使用者觀賞風景的容器，但又要自成一方風景。正如《惠山茶會(huì )圖》中所描繪的那樣——鶯脰湖小茶室就像個巨大的亭子，雖空無一物，但可納四面景色。

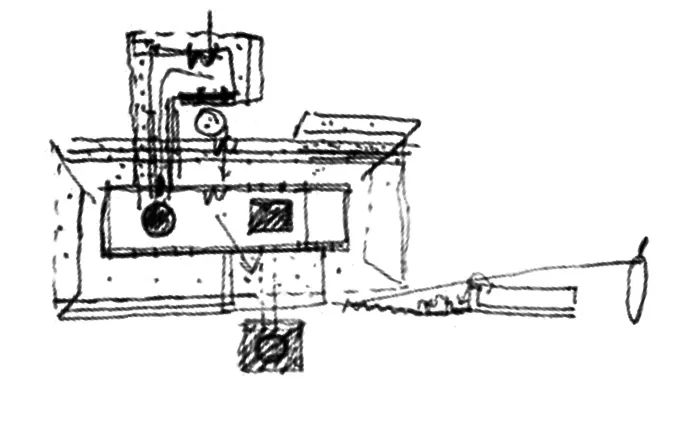

△ 概念示意草圖  繪制：馮正功

△ 竹庭

　　在建筑與環境關系上，細柱即是柱也是樹。大屋頂下40根膠合木柱密柱成林，整個建筑體量消隱在“密林”之中，與茶會(huì )活動相映襯。

　　在造景與空間上，設計師在入口空間和湖邊平臺兩處特意設置的觀景窗口植入了一方一圓兩個小庭院為對景，在游人、茶室、湖之間增加了景的層次。小茶室與周?chē)淖匀画h(huán)境構成了富有生趣的意境，成為了完善鶯脰湖生態公園空間序列必不可少的要素。

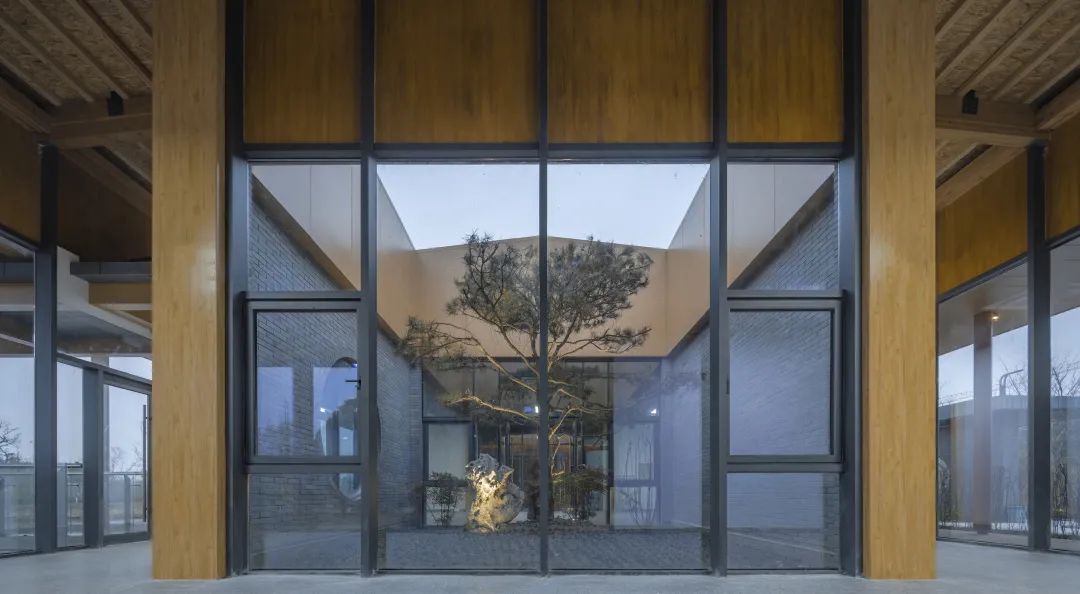

△ 內庭

△ 茶室空間體驗

　　木作新藝

　　為在現代建筑的設計中凸顯茶室這一中國傳統建筑的特征，本項目采用鋼-木組合結構體系，以實現更多木質元素所具有的獨特效果。

　　茶室主體為單層建筑，屋脊高度約6米，檐口高度約5米，內圍由10根懸臂鋼柱構成結構抗側力系統，外圍40根膠合木柱為重力柱，屋面水平構件均采用膠合木梁。

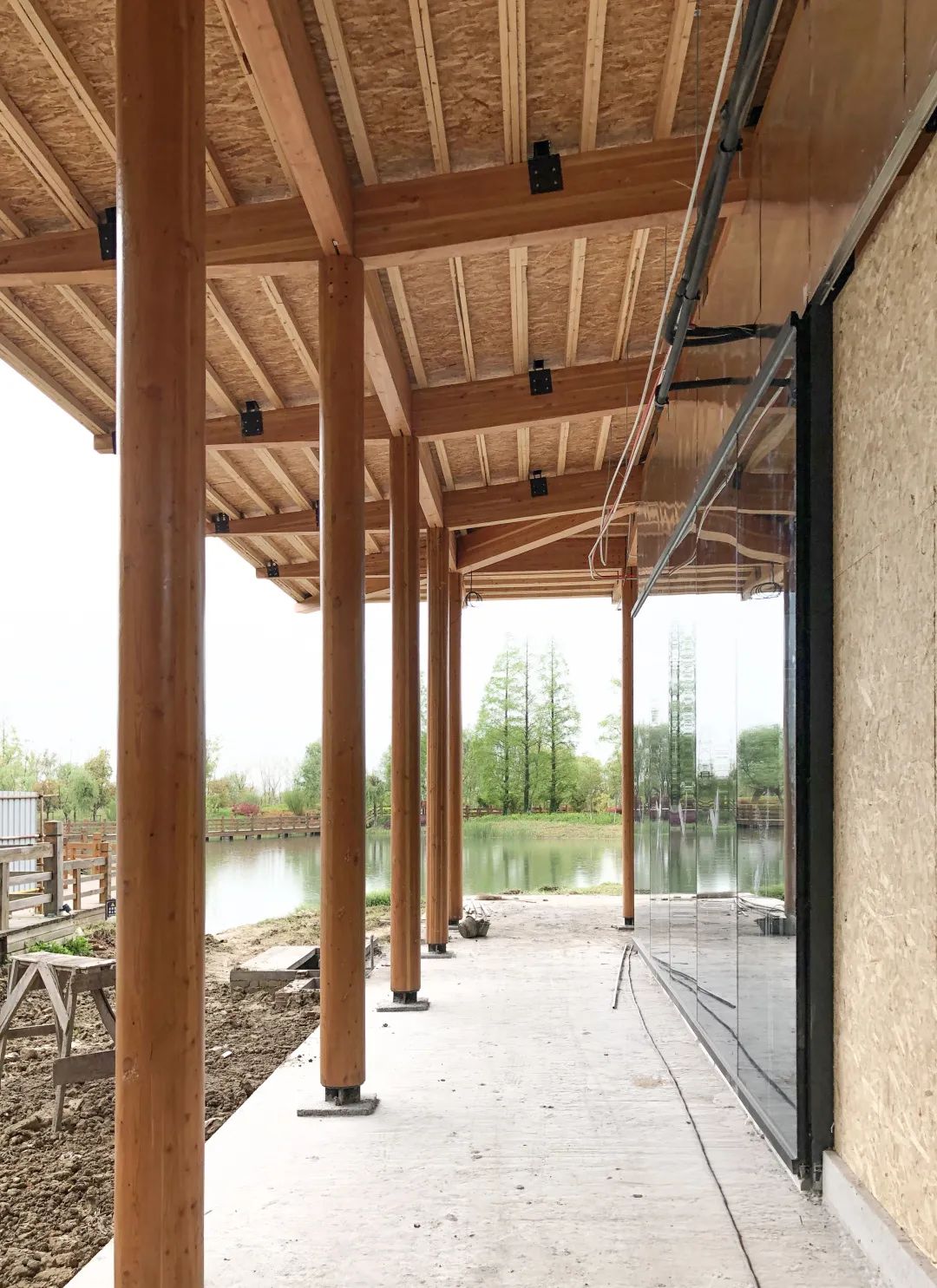

△ 檐廊：鋼-木組合結構

△ 從湖側觀察鋼-木組合結構

　　鋼-木組合結構體系的豎向構件分為抗側力柱與重力柱，其結構設計和計算設計方法不同于國內規范中的常規鋼結構、木結構。團隊首先參考歐洲標準的結構性能系數的規定，考慮延性與耗能確定本項目的地震作用計算參數；同時結合我國《膠合木結構技術規范》和《鋼結構設計標準》，設計膠合木構件的承載力極限狀態，以保證安全可靠。

△ 主體結構計算模型  ©中衡設計集團

　　結構是什么？結構不只是計算公式，正如結構技術研究中心的結構工程師所說，“結構首先是空間與力學的構件，也是具有某種象征或者文化載體的構件”。

　　鋼-木組合結構是本項目建構體系的亮點，也是建筑師與結構工程師革新傳統木結構體系的嘗試與探索之一。在結構與技術表現上，本項目的鋼-木組合結構能夠給使用者帶來與木結構建筑相似而又不同的感受，這種材料感和空間感是鋼筋混凝土建筑所無法呈現的。更為重要的是，在技術層面扎實的探索，才能讓中國建筑傳統的傳承更可持續。

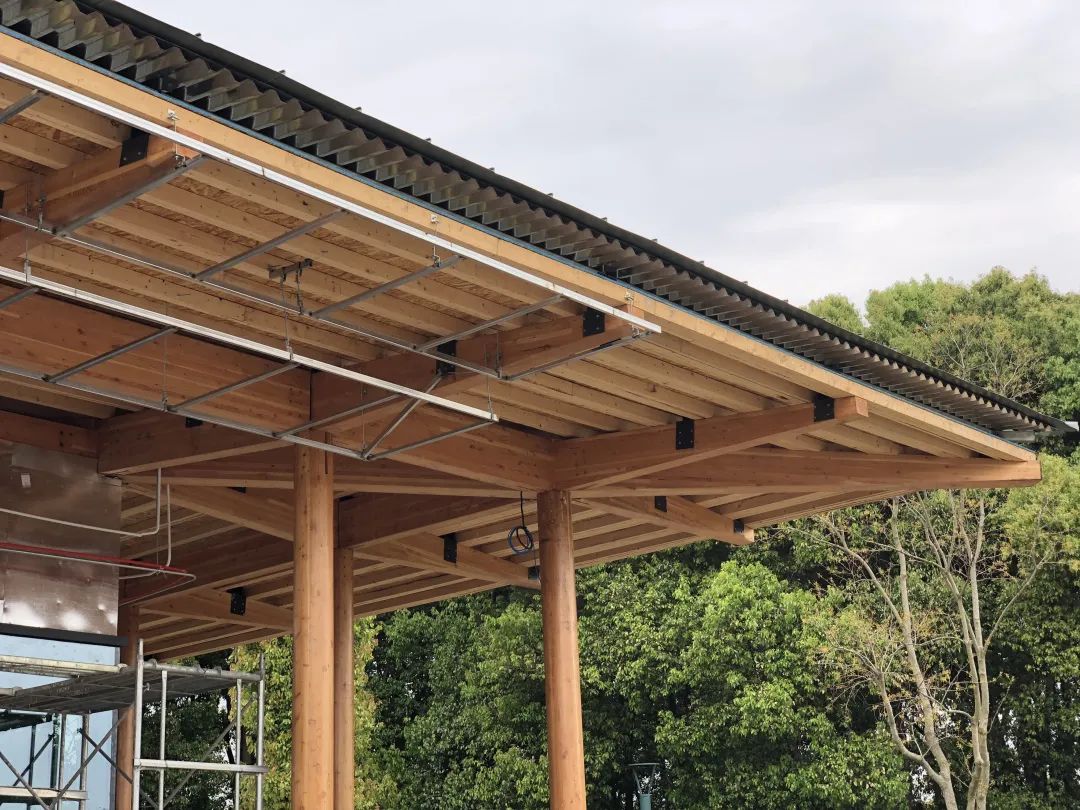

△ 鋼-木組合結構施工過程

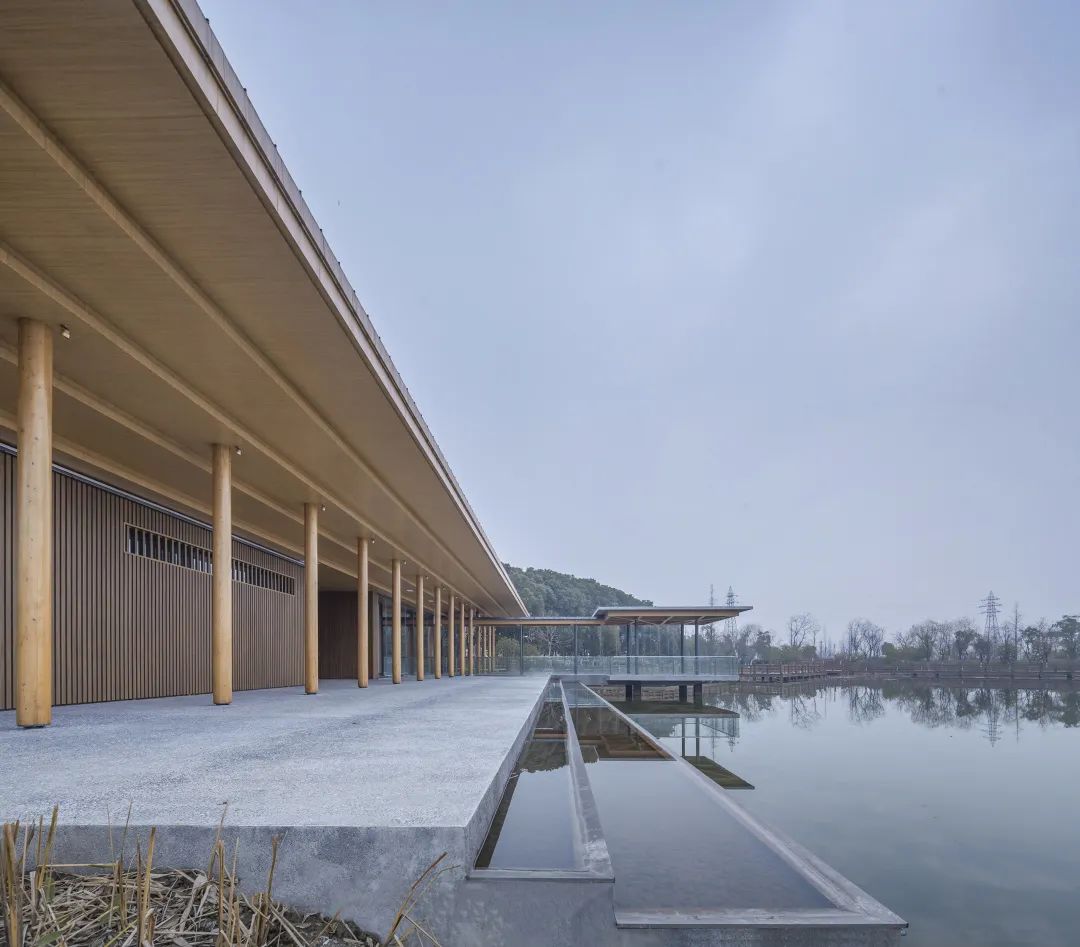

△ 茶室與湖面的關系

　　項目圖紙

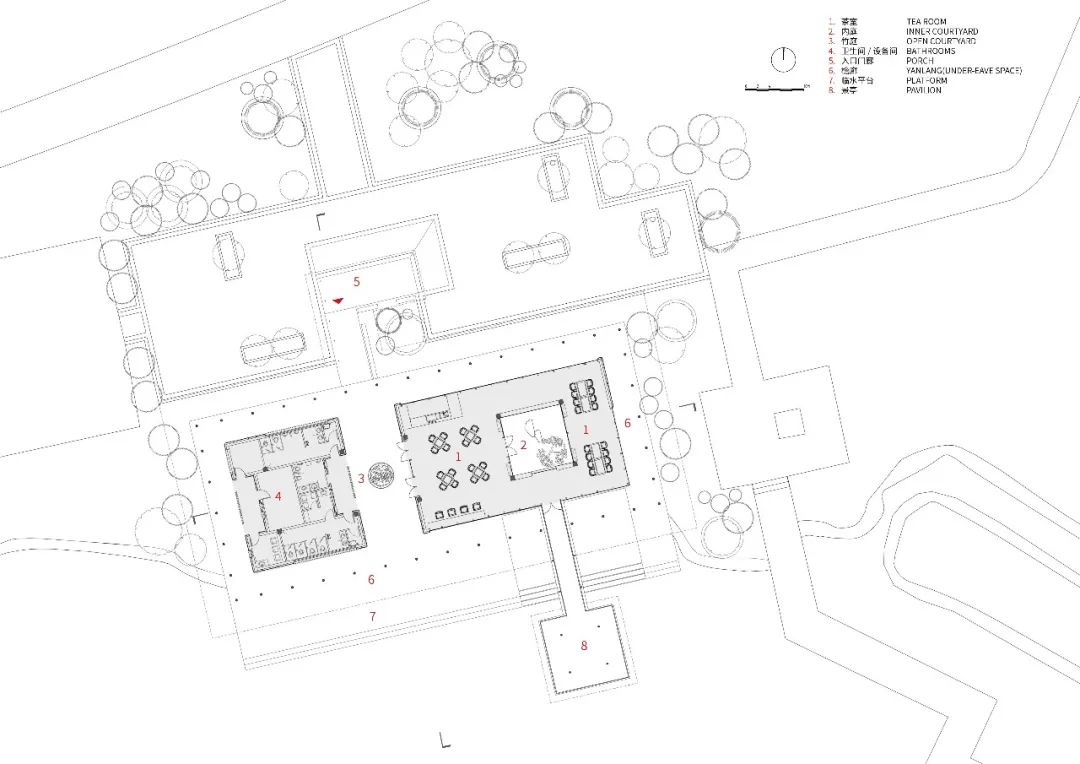

△ 平面圖  ©中衡設計集團

△ 剖、立面圖  ©中衡設計集團

　　項目名稱：鶯脰湖內湖小茶室

　　項目地點：蘇州市吳江區平望鎮

　　項目時間：2017年

　　建筑面積：751.84㎡，其中茶室主體坡形屋面投影面積約1000㎡（屋脊高度6.5m，檐口高度5m）

　　業主：鶯脰湖公園管理處

　　設計：中衡設計集團股份有限公司

　　生產：蘇州菲特威爾木結構房屋有限公司

　　施工：吳江市中泰建筑工程有限公司

　　設計團隊：

　　設計指導：馮正功

　　建筑：黃琳，呂彬，王祺雯 等

　　中衡設計結構技術研究中心：朱尋焱，陳露，周蔚，陶健 等

　　景觀：吳磊，李笑樂(lè )，高霞 等

　　幕墻：章啟明、呂桂林、沈筠

　　攝影：中衡設計 秦偉

　　文稿：中衡設計延續建筑工作室 陳婷
